一、工作原理

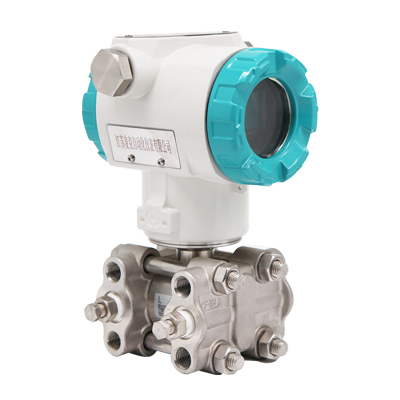

博銳(智能)單晶硅壓力變送器采用世界上**的單晶硅壓力傳感器技術與**封裝工藝，精心研制出的一款國際**技術的超高性能壓力變送器。單晶硅壓力傳感器位于金屬本體*頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。這些獨創的單晶硅壓力傳感器封裝技術確保了Focp(智能)單晶硅壓力變送器可從容應對極端的化學場合和機械負荷，同時具備極強的抗電磁干擾能力，足以應對苛刻的工業環境應用，是名副其實的隱形儀表。

二、產品特點

◆**的單晶硅壓力傳感器技術與**封裝工藝，精心研制出的一款國際** 技術的高性能壓力變送器

◆雙膜片過載結構，從容應對高過載考驗

◆用集成電路與表面封裝技術的信號變送模塊，性能強大的24位ADC實現高精 度與快速應答

◆顯示模塊可355°旋轉，按鍵參數操作功能友好

◆按鍵參數設置不影響電氣防護等級，更安全、更快捷

◆高性能Focbar單晶硅壓力變送器，國際**技術與中國智造的完美結合

◆堅固優質的不銹鋼過程法蘭，臻厚的加強結構，堅不可摧，高靜壓、高過載 的強大保障

三、技術參數

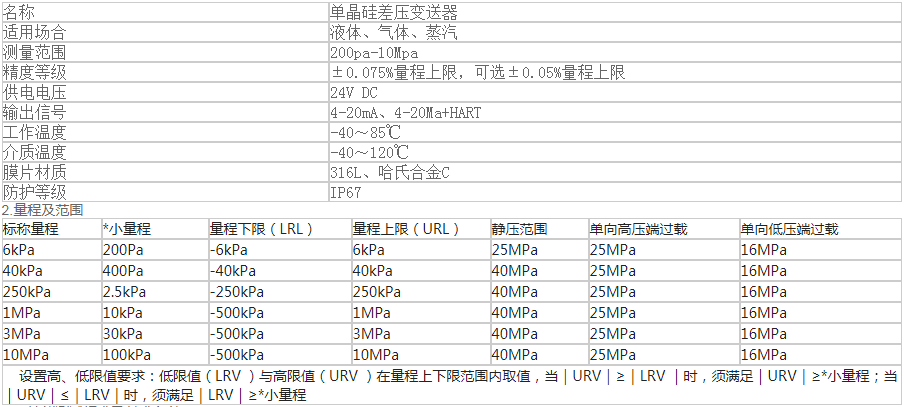

1、主要技術參數

1、性能測試標準及基準條件

測試標準：GB/T28474/IEC60770；基準條件：從零點開始的量程；硅油充液，316L不銹鋼隔離膜片，4-20mA模擬輸出，端基微調至設定值

2、性能指標

總體性能包括并不限于【參考精度】、【環境溫度影響】、【靜壓影響 】、和其它影響的綜合誤差

典型精度：±0.075%量程上限

年穩定性：±0.2%量程上限/5年

3、參考精度

依據標準和測試基準條件，包括線性（BFSL）、遲滯、重復性。校準溫度：20℃±5℃

平方根輸出精度為以上線性參考精度的1.5倍

注1：TD（Turn down）是指量程比，當｜URV｜≥｜LRV｜時，TD=URL/｜URV｜當｜URV｜≤｜LRV｜時，TD=URL/｜LRV｜

4、環境溫度影響

在-20-80℃范圍內總影響量 ±（0.1+0.1TD）%量程上限

5、靜壓影響

零點影響：±0.15TD%量程上限/10MPa，滿量程影響：±0.2%量程上限/10MPa

6、電源影響

當供電電壓在10.5/16.5-55VDC內變化， 其零點和量程的變化應不超過 ±0.005%量程上限/V

7、安裝位置影響

任意位置安裝，*大不超過400Pa可通過清零功能校正

8、振動影響

按GB/T1827.3/IEC61298-3測試，＜0.1%量程上限

9、輸出信號

二線制4-20mA，用戶可選線性輸出或平方根輸出，數字過程變量疊加于4-20mA信號上，適用于任何符合HART協議的主機

五、規格參數

1、時間指標

總阻尼時間常數：等于電子線路部件和傳感膜盒阻尼時間常數之和

電子線路部件阻尼時間：0-100S 范圍可調

傳感膜盒（隔離傳感膜片和硅油填充液）阻尼時間：≤0.2S

斷電后上電啟動時間：≤6S

數據恢復至正常使用時間：≤31S

2、重量

凈重：約4kg（無安裝支架，過程連接配件）

3、環境條件

凈重：約4kg（無安裝支架，過程連接配件）

使用環境溫度范圍：-40-85℃，一體化LCD顯示：-20-70℃

儲存環境溫度范圍：-40-110℃，一體化LCD顯示：-40-85℃

測量介質溫度范圍：充硅油傳感器：-40-120℃，充氟油傳感器：-10-80℃

使用環境濕度范圍：5-****RH@40℃

防護等級：IP67

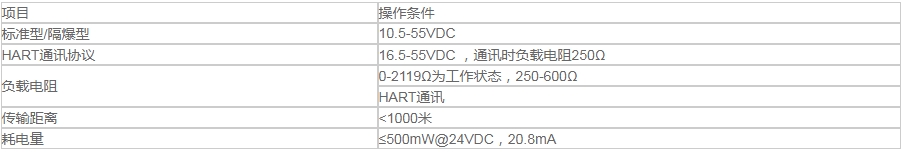

六、電源
